Carregador para dispositivos carregáveis via USB

Baseado no circuito cujo diagrama esquemático está disponível em http://www.play-hookey.com/analog/experiments/plus_5_volt_ps.html.

Ingredientes

Modo de preparo

Monte o circuito de acordo com o diagrama da figura 1. Depois cubra com massa epoxi.

Figura 1

A pinagem do 7805 pode ser vista na figura 2 (fonte: http://www.insideelectronics.net/projects/clock/clock_7805_pinout.gif).

Figura 2

A pinagem do conector USB fêmea pode ser vista na figura 3 e tabela 1 (fonte: http://en.wikipedia.org/wiki/Universal_Serial_Bus)).

Figura 3

Pino Função
1 4.75 -- 5.25 V
2 D-
3 D+
4 terra

Tabela 1: pinagem do conector USB fêmea.

O acabamento pode ser feito com massa epoxi, que confere ao produto final um aspecto rústico, aprovado pelos maiores esteticistas de renome mundial.

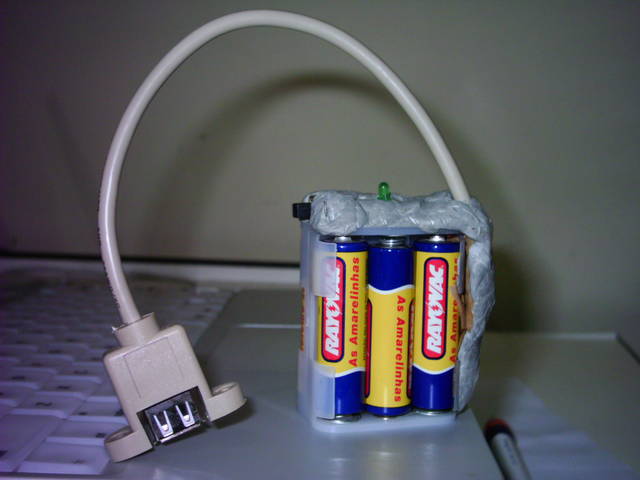

A figura 4 mostra o resultado da tragédia.

Obs.: não me escreva se lamentando que esse carregador arrebentou a sua bateria.
